數控機床選擇合適的主軸軸承，可以減少振動、軸向位移，提高機床加工精度和穩定性。但在實際使用過程中，光靠軸承選擇是不夠的，還得正確配置安裝軸承，才能達到預期的精度效果，那么機床主軸軸承應該怎么配置？

數控機床主軸軸承怎么配置？

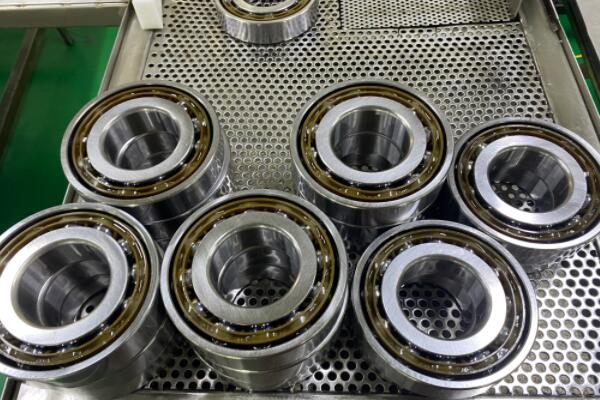

1、前支承：雙列圓柱滾子軸承+角接觸球軸承，后支承使用成對角接觸球軸承。這種組合能提高主軸剛性，在強力切削工況下表現良好。而且角接觸球軸承轉速高，精度可以達到P5、P4級，保證主軸旋轉精度和加工尺寸。

2、前后支承都使用高精度雙列角接觸球軸承。相比于單列角接觸球軸承，雙列角接觸軸承承載能力更強，通過增加前端軸承的數量，經過適當預緊以后能進一步提高主軸承載能力。同時特殊的結構設計，也能增加主軸的高旋轉精度、尺寸精度，滿足數控機床加工需求。

3、前支承采用雙列圓錐滾子軸承，后支承使用單列圓錐滾子軸承或者角接觸球軸承。圓錐滾子軸承結構適合承受較大的動載荷，而且安裝調整簡單，維護時間成本較低。但是這種配置形式的轉速、精度相對較低，只能用在中等精度、低速及重載的數控機床上。

4、其他配置方式。數控機床主軸軸承的配置方式，一般要根據具體加工需求進行優化調整，三聯、四聯配對裝配軸承，進一步提高主軸剛性，讓傳動系統更加穩定。

主軸軸承配置技巧有哪些？

1、軸承類型要選對。不同軸承的特點不一樣，性能表現差異很大，要根據主軸組件剛度、承載能力、轉速、抗振性及結構等合理選定。

2、軸承安裝順序要注意。軸承會有最佳配對方向，比如角接觸球軸承采用背對背式布置，能增加徑向、軸向剛性。圓錐滾子軸承在主軸上的配置位置，也要根據實際情況選擇。

3、預緊力要適當。為了提高主軸剛性與精度，要對軸承預緊。一般情況下，預緊力要略大于或等于工作載荷，直至主軸轉動時有一定的阻力同時又不致卡得過緊。
