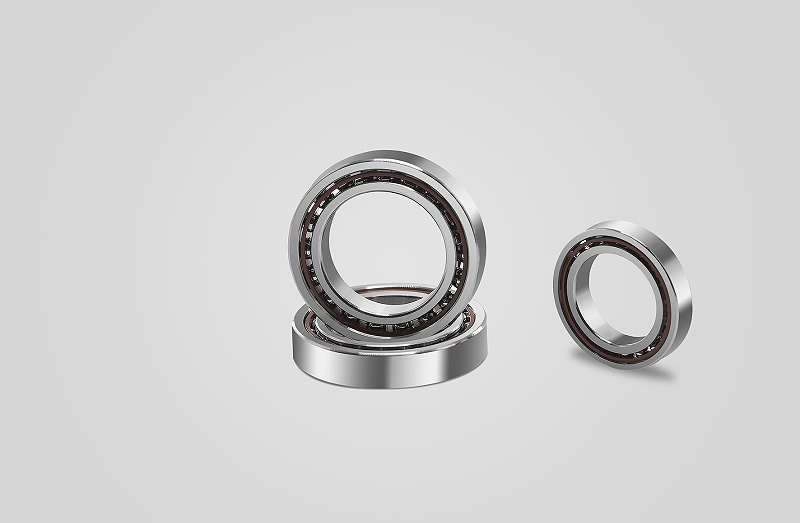

雙列角接觸球軸承 的特點是可以同時承受徑向和軸向載荷的聯合載荷,限制軸的兩方面的軸向位移。 雙列角接觸球軸承特點大揭秘, 與雙向推力球軸承相比,這種軸承極限轉速較高,接觸角為 32 °,剛性好,可承受傾覆力矩大,廣泛用于小汽車的前輪輪轂中 (有的車型也用同尺寸的雙列圓錐滾子軸承) 。
雙列角接觸球軸承 的結構變型有四種:
1、A型外徑小于或等于 90mm軸承的標準設計。無裝球缺口,因此能承受相等的雙向軸向載荷。采用輕型玻璃纖維增強尼龍 66保持架,軸承溫升很小。
2、A型外徑大于 90mm軸承的標準設計。一側有裝球缺口,配備鋼板沖壓保持架或黃銅實體保持架。
3、E型屬加強型結構,一側帶裝球缺口,可以裝更多的鋼球,因此承載能力較高。
4、兩面帶防塵蓋型和兩面帶密封圈型A型設計和 E 型設計的雙列 角接觸球軸承都可以兩側帶防塵蓋 ( 非接觸式 ) 或密封圈( 接觸式 ) 。
密封軸承的內部都填有防銹鋰基潤滑脂,運行溫度一般在-30~ +110 ℃。在使用期間不需再潤滑,安裝前不應加熱,也不應清洗。
雙列 角接觸球軸承安裝時應注意,雖然軸承可承受雙向軸向載荷,但若一側有裝球缺口時,則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。
設備要求:設備設計人員必須評估溫度對設備性能的影響。例如,精密機床主軸軸承可能對熱膨脹非常敏感。對于某些主軸,工作溫度高于環境溫度20° C到35° C 時需要特別注意。大多數工業設備都可以在相當高的溫度下工作。例如,傳動齒輪可以承受93 ° C 高溫。
燃?xì)廨啓C(jī)等設備可以在100°C 以上的溫度下連續工作。然而在高溫條件下長時間運行時,如果軸和軸承座的加工及熱處理不當,配合量可能會受到影響。
盡管軸承 能在高達 120 °C 的溫度下正常工作,但 80° C 到 95 °C 的溫度上限更符合實際。較高的工作溫度會增大瞬間溫度峰值,提高了雙列角接觸球 軸承受損的可能性。根據具體的應用進行樣品測試,有助于確定工作溫度范圍。設備設計人員應該權衡所有相關因素,并最終確定符合要求的工作溫度。
